衝撃振動ロガー(衝撃記録計)

衝撃振動ロガー(衝撃記録計)

SR300-10A,SR2300-10Aの2機種が航空機の貨物室内における電子機器の利用に関する「RTCA DO160G Section 21.5 CategoryH」規格に適合し、航空機の貨物室内に電源を入れた状態での搭載が可能になりました。

マイクロテクノ株式会社事業停止に伴い、株式会社テー・シー・アイにて製品の一部を事業継承いたしました。

SRシリーズ

ショックレコーダーSRシリーズは、物品輸送時に発生する有害な衝撃・振動を記録する衝撃振動加速度レコーダです。
測定対象物に取り付け、測定スタートボタンを押すだけで、衝撃振動の発生時刻と加速度のピーク値を自動的に記録します。
SR1000/2000シリーズはピーク値または、加速度の変化を波形として記録できます。SR2000シリーズは記憶容量が2倍で波形のメモリフル時の上書機能があります。
添付のソフトによりパソコンからRS-232C通信で測定条件の設定,測定データの読込み,記録データの表示等を行うことができます。
測定したデータはExcel等の表計算ソフトで、計測目的に合った解析が容易にできます。
SRシリーズは、測定目的に合わせ、加速度軸数、加速度最大値、センサタイプ(内蔵、外付け)を選択できます。

  • 上面

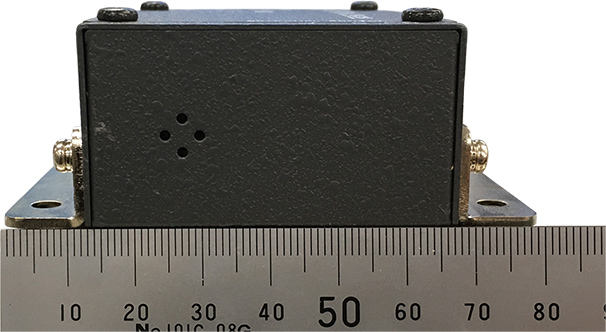

  • 前面

  • 側面

特長

  • 1.小型軽量で高精度なオールインワンタイプ(センサ内蔵タイプ)
  • 2.衝撃・振動の発生時刻とピーク値を1データとして、120,000データまで記録可能(SR2000シリーズ)(ピークモード)
  • 3.加速度の変化を波形として記録(SR1000/2000シリーズ)(波形モード)
  • 4.RS-232Cインターフェースを標準装備。パソコンと接続してデータ読み込み,測定条件の設定が可能※RS-232C端子が無いパソコンでもオプションとして、USB-COM変換アダプタを用意しているので、USB端子での通信が可能
  • 5.測定したデータはCSV形式で保存されるのでExcel等の表計算ソフトにより容易に解析可能
  • 6.アルカリ電池(006P)2本で約20日間、リチウム電池(006P)2本では約50日間連続測定が可能(1軸の場合)。バッテリボックス(オプション)の使用でさらに長時間測定が可能
  • 7.センサ内蔵タイプについては、防水ケース(オプション)を用意
  • 8.試験成績書、校正証明書、トレーサビリティ証明書を発行(費用別途)

使用例

  • 1.輸送時の物品に加わる振動・衝撃の調査
  • 2.輸送経路の道路状況の事前把握
  • 3.包装設計の基礎データの採取
  • 4.輸送保険のためのデータ採取
  • 5.その他の輸送振動・衝撃調査、解析

付属ソフトウェア画面

  • ピークモード グラフ表示
  • ピークモード リスト表示
  • 波形モード グラフ表示
  • 計測条件設定
メモリバックアップ用の電池について
本機はメモリバックアップ用の電池を本体に内蔵しており、メモリパックアップ用の電池寿命は出荷後、100/1000シリーズで約5年、2000シリーズで約2.5年を目安としています。定期的にメーカでの交換(有償)が必要です。

タイプ

SR2000シリーズ(波形、ピーク用)

タイプ1軸 SR21003軸 SR2300
内臓(A)外付(B)内臓(A)外付(B)
5GSR2100-5ASR2100-5BSR2300-5ASR2300-5B
10GSR2100-10ASR2100-10BSR2300-10ASR2300-10B
20GSR2100-20ASR2100-20BSR2300-20ASR2300-20B
50GSR2100-50ASR2100-50BSR2300-50ASR2300-50B
100GSR2100-100ASR2100-100BSR2300-100ASR2300-100B
標準価格(税抜)¥248,000¥278,000¥388,000¥448,000

SR1000シリーズ(波形、ピーク用)

タイプ1軸 SR11003軸 SR1300
内臓(A)外付(B)内臓(A)外付(B)
5GSR1100-5ASR1100-5BSR1300-5ASR1300-5B
10GSR1100-10ASR1100-10BSR1300-10ASR1300-10B
20GSR1100-20ASR1100-20BSR1300-20ASR1300-20B
50GSR1100-50ASR1100-50BSR1300-50ASR1300-50B
100GSR1100-100ASR1100-100BSR1300-100ASR1300-100B
標準価格(税抜)¥218,000¥248,000¥358,000¥418,000

SR100シリーズ(ピーク専用)

タイプ1軸 SR1003軸 SR300
内臓(A)外付(B)内臓(A)外付(B)
5G×SR100-5B×SR300-5B
10GSR100-10ASR100-10BSR300-10ASR300-10B
20GSR100-20ASR100-20BSR300-20ASR300-20B
50GSR100-50ASR100-50BSR300-50ASR300-50B
100G×SR100-100B×SR300-100B
標準価格(税抜)¥98,000¥142,000¥238,000¥298,000

ダウンロード

カタログ SRシリーズカタログ
取扱説明書 SR100、SR1000シリーズ
SR2000シリーズ
SRマネージャ- R100、SR1000シリーズ
SR2000シリーズ

よくある質問

QSRマネージャはWindows10に対応していますか?
AホームページにあるSRマネージャがWindows10に対応しております。
Qパソコンと通信ができません。
A通信ポートが正しく設定されていない可能性があります。
Windowsのデバイスマネージャで接続しているRS-232CのCOM番号を確認して、SRマネージャのPC環境設定で通信ポートにCOM番号を設定してください。
QSTARTボタンを押しても緑ランプが付かず計測を開始できません。通信ポートを設定しても通信できません。
A内蔵のバックアップバッテリの電圧低下によるものと思われます。
そのほかの原因も考えられますので購入された商社経由で修理の見積をご依頼ください。
Q該非判定書、米国再輸出規定(EAR)判定書は入手可能ですか?
APDFデータで提出可能です。お問い合わせください。
Q通信ケーブル単品で購入可能ですか?
A購入可能です。
本体を購入された商社よりご依頼ください。
Qどうすれば購入できますか?
Aお問い合わせ頂ければ販売代理店をご紹介いたします。お問い合わせはこちら
Q各種特注仕様は対応可能ですか?
Aご相談頂ければ検討いたします。お問い合わせはこちら
